• خواندن جدول بار جرثقیل

هر جرثقیل یک جدول بار دارد که به صورت خلاصه امکانات و ظرفیت های آن جرثقیل را مشخص می کند. جزئیات و ویژگی های آن را بیان می کند و نشان می دهد که چگونه با تغییر شعاع کاری و زاویه، ظرفیت های بالابری تغییر می کند. اگر قبل از اجاره کردن یا استفاده از یک جرثقیل در یک پروژه خاص، جدول بار آن را به درستی بررسی نکنید، ممکن است به ظرفیتی بیشتر یا کمتر از آنچه که واقعا به آن نیاز دارید برسید.

پیش از اینکه یک جرثقیل را اجاره کنید، حمل کنید یا به کار بگیرید، بایستی جدول بار همان مدل را بررسی کنید. همه افراد مرتبط، از اپراتور جرثقیل گرفته تا سرپرستان و حتی فروشندگان جرثقیل باید توانایی خواندن و استفاده از جدول بار  ( Load chart ) را داشته باشند. در اینجا به آموزش خواندن جدول بار جرثقیل می پردازیم:

برای اینکار از جدول بار یک مدل جرثقیل بوم تلسکوپی با بیشترین ظرفیت ۴۵ تن استفاده شده است.

ابعاد و وزن

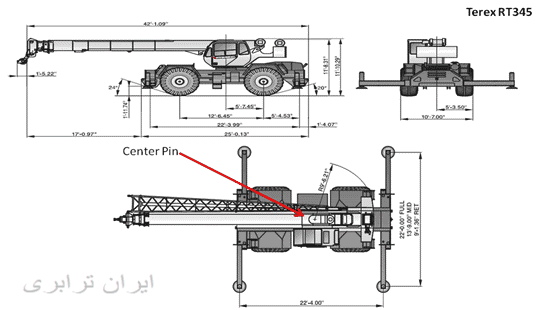

۲. ابعاد و وزن: در بخشی از این جدول، ابعاد جرثقیل آورده می شود. که حاوی اطلاعاتی در مورد کار با جرثقیل در حالتی که جک های تعادلی باز شده اند، وزن در هنگام جابجایی و ابعاد دیگر است. دانستن این اطلاعات به خصوص هنگامی که در یک فضای محدود کار می کنیم بسیار حیاتی است. وزن حمل و نقل که در پایین نشان داده شده است، کشنده ای که بایستی برای این منظور استفاده شود را نمایش می دهد، همچنین نحوه قرار گیری جرثقیل روی کشنده، و اینکه چه مجوزهایی برای انتقال جرثقیل به سایت کاری نیاز است را در بر می گیرد.

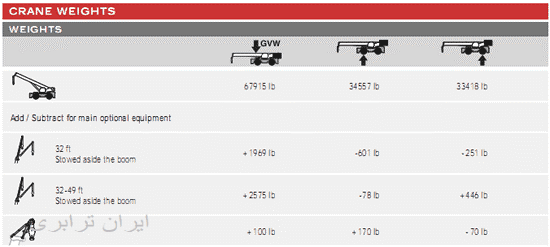

در جدول بالا، عدد اول وزن کلی جرثقیل را نشان می دهد. در دو ستون بعدی ، فلش ها مقدار وزن باری را که برای محور تعیین شده، بسته به نوع تجهیزات کمکی که نصب شده مورد نیاز است را نشان می دهد.

۲. ظرفیت بالابری

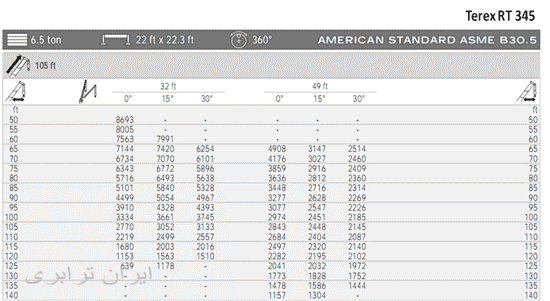

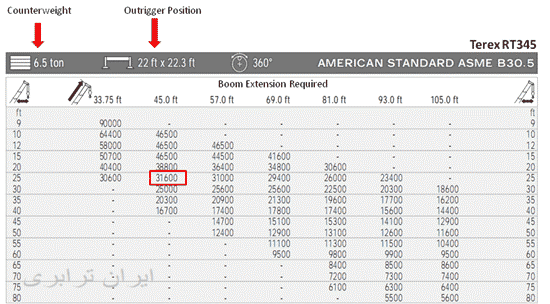

در بالای این جدول، اعداد برای زمانی که از وزنه تعادل ۶.۵ تن استفاده شده، و جک های تعادلی به طور کامل باز شده اند، نشان داده شده است.  اعداد ثبت شده در سمت چپ جدول، شعاع کاری را نشان می دهند. که عبارت است از فاصله ی مرکز ثقل جرثقیل از مرکز ثقل بار.

مثال: شما می خواهید بار ۱۵ تنی را در فاصله ۲۵ فوت ( ۷.۶۲ متر ) بردارید. این فاصله از مرکز ثقل جرثقیل تا مرکز ثقل بار به صورت افقی محاسبه شده است. وقتی که شعاع کاری را فهمیدید، با استفاده از جدول فوق شعاع کاری متناظر را یافته و بیشترین ظرفیت نظیر آن را در سطر مقابل بیابید. و به این طریق مشخص خواهد شد که بوم را چقدر باز کنید. که در این مثال ۴۵ فوت است.

بایستی اشاره کنیم که همواره بیشترین ظرفیت بالابری در کمترین ارتفاع باز شدگی بوم به دست می آید، و در حالتی که جک های تعادلی به صورت کامل و صحیح باز شده اند. با اینکه بیشترین ظرفیت این جرثقیل ۴۵ تن است، ولی هرگونه شعاع کاری بیشتر یا ارتفاع بالاتر، بیشترین ظرفیت را به صورت چشمگیری کاهش می دهد.

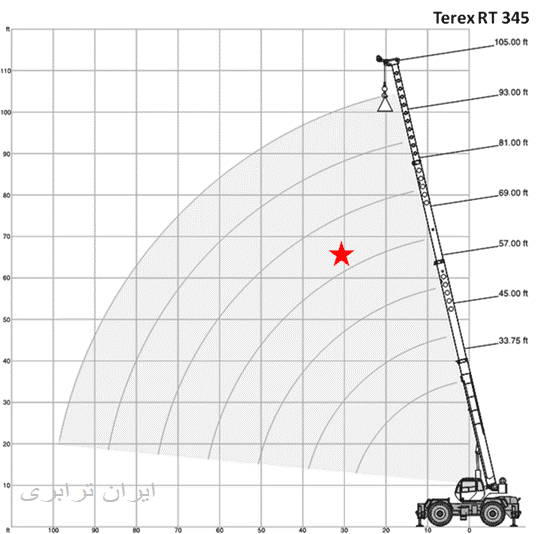

3. محدوده ی بالا بری- درست مثل ظرفیت های بالابری مهم است. و معمولا در اکثر جداول بار موجود است که نشان می دهد چه طولی از بوم برای لیفت کردن بار در یک شعاع و ارتفاع مشخص نیاز خواهد بود.

مثال: می خواهید باری را از شعاع کاری ۳۰ فوت برداشته و به بالای ساختمان در ارتفاع ۶۵ فوت ( ۱۹.۸۲ متری ) انتقال دهید. با استفاده از جدول محدوده های بالابری میبینید که بوم را باید به میزان ۶۹ فوت ( حدود ۲۱ متر ) باز کنید.

زوایا بالابری

4. زوایای بالابری. این جدول بیشترین مقدار بالابری را زمانی که از بوم کمکی استفاده می شود، نشان می دهد. بالابری ها با طول بوم کمکی ۳۲و ۴۹ فوت ( در حالی که بوم اصلی به مقدار ۱۰۵ فوت باز شده است ) نمایش داده شده است. با زوایای بالابری بیشتر، مقدار ماکزیمم ظرفیت بالابری کاهش می یابد. در جرثقیل بوم تلسکوپی، می توان به صورت اتوماتیک از داخل کابین اپراتور، زاویه را تنظیم کرد. در جرثقیل بوم خشک مطمئنا این زاویه ثابت است.

جرثقیل در حال حرکت

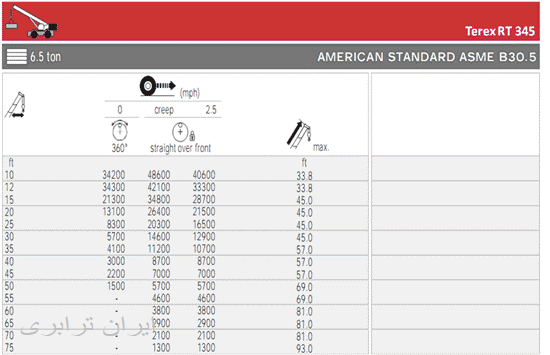

5. جرثقیل در حال حرکت: این جدول، ظرفیت های بالابری را در حالت باربرداری و حرکت نشان می دهد. در اینجا وزن کلی قابل حمل در زاویه کاری ۳۶۰ درجه و حالتی که جرثقیل روی چرخ ها قرار دارد، وزن کلی وقتی که در زاویه صفر، به آرامی چرخش صورت می گیرد، و وزن کلی قابل حمل هنگامی که با سرعت ۲.۵ مایل بر ساعت ( ۴ کیلومتر بر ساعت ) حرکت صورت می گیرد، نشان داده شده است. ستون سمت چپ، همچنان شعاع کاری را نشان می دهد و ستون سمت راست، بیشترین طول بوم را در این حالت نشان می دهد.
